混凝土作为用途最为广泛的建筑材料，其质量与建筑物结构安全关系重大。各国在混凝土性能测试测定和评价方面都做了大量研究，并制定了相应的试验标准。美国标准ASTM C39《圆柱型混凝土试样抗压强度的标准试验方法》；欧洲标准EN 12390《硬化混凝土试验》系列标准。

GB/T50081-2019《混凝土物理力学性能试验方法标准》是我国主要的混凝土力学性能测试方法。该标准包括立方体和棱柱体试件的5个混凝土力学性能试验方法以及4个附录中的圆柱体试件力学性能试验方法，而且还增加了轴向拉伸试验、混凝土对钢筋的握裹强度试验、混凝土粘结强度试验、混凝土泊松比试验、混凝土耐磨性试验、硬化混凝土密度试验、吸水率试验以及混凝土物理热工性能方面的试验方法。

GB/T50081包含5个混凝土力学性能试验方法：抗压强度试验、轴心抗压强度试验、静力受压弹性模量试验、劈裂抗拉强度试验、抗折强度试验。

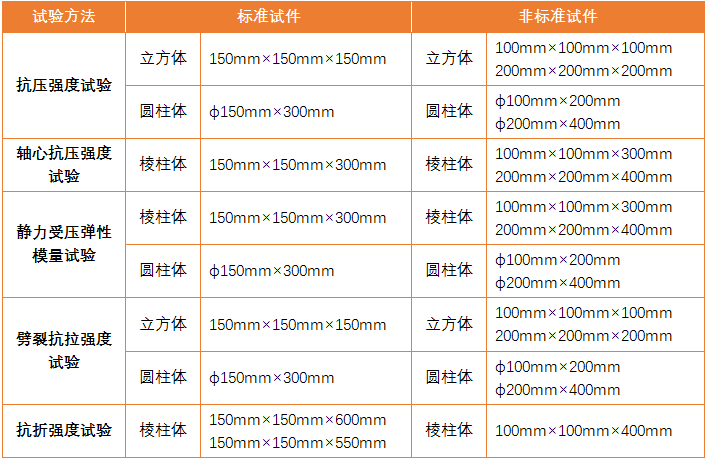

试件形状尺寸要求：

压力试验机要求：

• 试件破坏荷载宜大于压力机全量程的20％且宜小于压力机全量程的80％；

• 示值相对误差应为±1％；

• 应具有加荷速度指示装置或加荷速度控制装置，并应能均匀、连续地加荷

• 试验机上、下承压板的平面度公差不应大于0．04mm；平行度公差不应大于0．05mm；表面硬度不应小于55HRC；板面应光滑、平整，表面粗糙度Ra不应大于0．80μm；

• 球座应转动灵活；球座宜置于试件顶面，并凸面朝上。

泊松比试验：

本方法采用棱柱体试件(150mm×150mm×300mm)，可与静力受压弹性模量采用同一组试件同时测量。压力试验机与力学性能试验设备要求相同。

轴向拉伸试验：

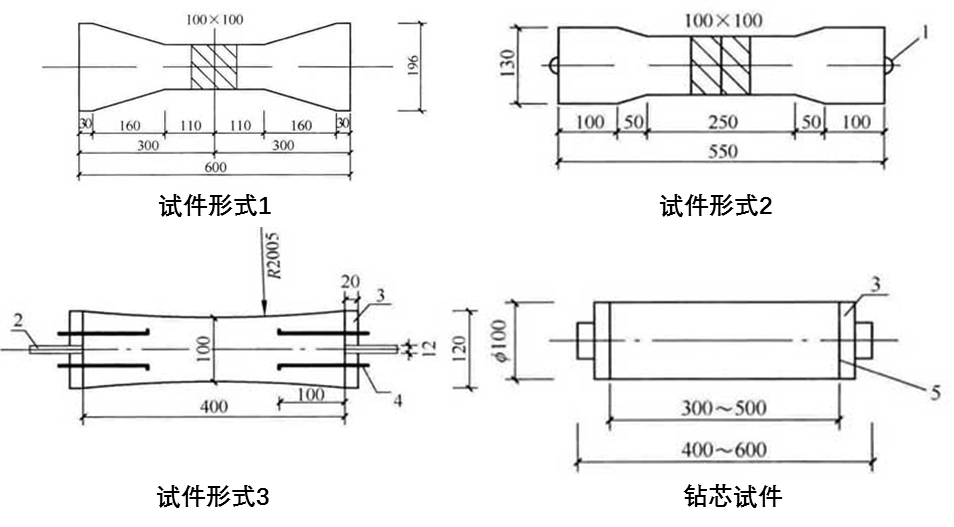

试件中间截面尺寸应为100mm×100mm，钻芯试件应采用直径100mm圆柱体。

拉力试验机要求：试件破坏荷载宜大于拉力试验机全量程的20％且宜小于拉力试验机全量程的80％；示值相对误差应为±1％；应具有加荷速度指示装置或加荷速度控制装置，并应能均匀、连续地加荷；其拉伸间距不应小于800mm～1000mm。

混凝土与钢筋的握裹强度试验：

试模的规格应为150mm×150mm×150mm。

拉力试验机应符合下列规定：试件破坏荷载宜大于拉力试验机全量程的20％且宜小于拉力试验机全量程的80％；示值相对误差应为±1％；应具有加荷速度指示装置或加荷速度控制装置，并应能均匀、连续地加荷。

混凝土粘结强度试验：

本方法适用于测定新旧混凝土之间的粘结强度。用与被粘混凝土相近的原材料和配合比，成型3块150mm×150mm×150mm的立方体试件。试验仪器设备与劈裂抗拉强度试验要求相同。

耐磨性试验：

试验方法分为磨耗量法和磨坑长度法。

磨耗量法适用于测定混凝土试件磨损面上单位面积的磨耗量，采用150mm×150mm×150mm立方体试件。

磨坑长度法适用于测定混凝土试件在摩擦钢轮和磨料作用下的磨坑长度，采用不小于100mm×100mm×100mm立方体试件。

硬化混凝土密度试验：

适用于测定硬化混凝土的表观密度、原样体积密度、饱水体积密度和烘干体积密度。

试件应采用边长不小于100mm的立方体试件或棱柱体试件；当采用钻芯试件时，试件直径不应小于100mm，高不应小于100mm；试件最小体积应不小于50D3，D为粗骨料的最大粒径。

吸水率试验：

试件应采用立方体试件，标准试件应是边长为100mm的立方体试件，其他尺寸的立方体试件是非标准试件；当采用钻芯试件时，标准试件是ф100mm×100mm的圆柱体试件，其他尺寸的圆柱体试件是非标准试件；试件最小体积应大于50D3，D为粗骨料的最大粒径。

GB/T50081-2019包含4个混凝土物理热工性能相关的试验：导温系数试验、导热系数试验、比热容试验及线膨胀系数试验。具体的试验要求及试验方法，在标准第15-18章有详细介绍，在此不再详细介绍。
